Freudenberg - Simrit szimering és tengelytömítés

Simrit NBR szimeringek

Simrit szimering, NBR

Simrit szimering NBR gumiból A Simrit NBR szimeringek, amelyeket a Freudenberg cég gyárt, kiváló minőségű tömítések, amelyek ...

 Simrit FKM, FPM és Viton szimeringek

Simrit szimering, FKM (FPM, Viton)

Simrit szimering, FKM (FPM, Viton) gumiból A Simrit FKM szimeringek, gyártója a Freudenberg, prémium minőségű tömítési megold...

 Simrit PTFE és speciális kialakítású szimeringek

Simrit szimering, PTFE és speciális kialakítás

Simrit szimering, PTFE anyagból és speciális kialakítású tengelytömítések A Simrit PTFE szimeringek, amelyeket a Freudenberg gy...

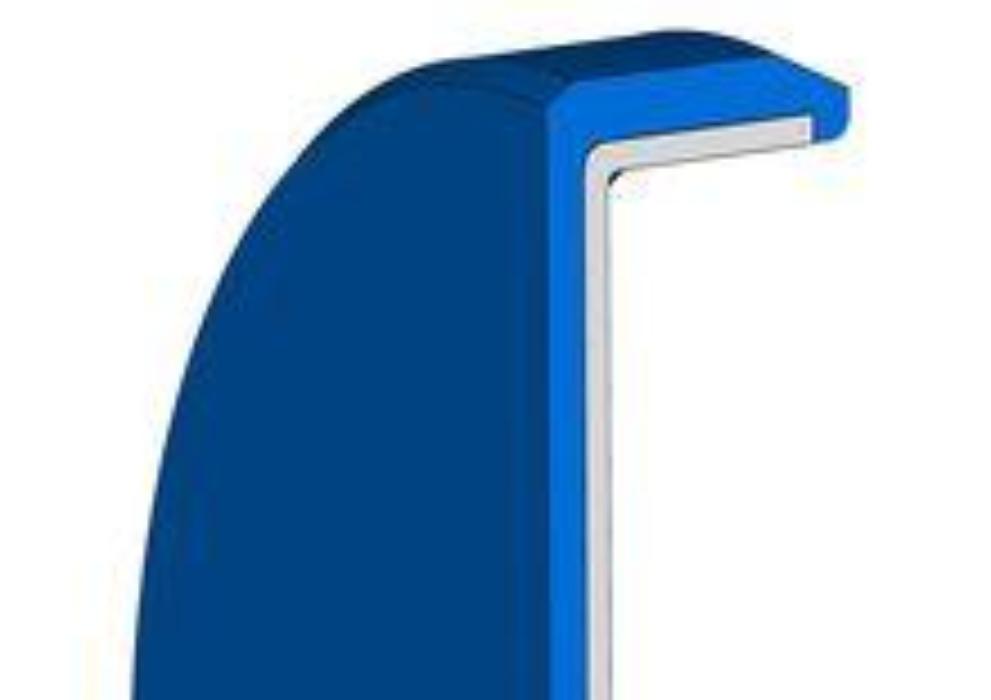

 Simrit egyéb tengelytömítés

Simrit egyéb tengelytömítés

Simrit egyéb tengelytömítés A Simrit által kínált egyéb tengelytömítések széles választékot nyújtanak különféle ipari és autóip...

Freudenberg - Simrit szimering és tengelytömítés

A Freudenberg a tömítéstechnika vezető szereplője, amely az eredeti Simrit szimeringek és tengelytömítések gyártásáról ismert. A Simrit termékek kiváló minőségű, innovatív megoldásokat kínálnak a forgó és mozgó alkatrészek tömítésére különféle iparágakban, beleértve az autóipart, gépgyártást és a nehézipart. Ezek a tömítések kiváló kopásállósággal, hosszú élettartammal és megbízhatósággal rendelkeznek, különösen a nehéz környezeti feltételek mellett. A Freudenberg innovatív anyagok és technológiák alkalmazásával biztosítja, hogy a Simrit tömítések megfeleljenek a legszigorúbb követelményeknek is.
A KTT, mint a Freudenberg (FST) hivatalos értékesítési partnere, a minőségi ipari tömítőelemek, szimeringek (Simrit) forgalmazója. KTT - a megbízható és kiváló tömítések szakértője.

Szimeringek műszaki tulajdonságai

MÉRETEZÉS


DIN 3760 porvédő nélküli A és porvédős AS gumiházas KTT szimering

DIN 3760 porvédő nélküli A és porvédős AS gumiházas KTT szimering

Jellemző méretek:
Ds = tengely átmérő (névleges belső átmérő)
Do = külső átmérő
Dof = perem külső átmérő
Wf = illesztési szélesség
Ws = tengely oldalon mért szélesség

Méretezés szabálya: Ds x Do x Wf (alapeset)

Méretezés speciális esetei:

Ds x Do x Wf / Ws: nyomásálló (BABSL) típusú szimering esetében fontos, hogy a tengely közelében mért szélesség (Ws) minél kisebb legyen ezért azt külön jelöljük.

Ds x Do / Dof x Wf: peremes szimering esetében, amikor az illesztésnél fontos külső átmérőn túlnyúlik egy ütköztető perem, akkor jelöljük perem külső átmérőt (Dof). A KTT Tömítéstechnika kínálatában előfordul néhány ilyen speciális igényt kielégítő peremes szimering.

Rövidítések:
AS = gumiházas, porvédős szimering a DIN 3760 és DIN 3761 szabványok szerint
A = gumiházas, porvédő nélküli szimering a DIN 3760 és DIN 3761 szabványok szerint


A KTT fő gyártási profilja a DIN 3760 és DIN 3761 szabványok szerinti A – porvédő ajak nélküli és AS – porvédő ajakos fém merevítésű gumiházas kialakítású szimeringek gyártása.



TOVÁBBI GYAKORI SZIMERINGTÍPUSOK



Rövidítések:
BS = fémházas, porvédős szimering DIN 3761 szabvány szerint
B = fémházas, porvédő nélküli szimering DIN 3761 szabvány szerint
CS = zárt fémházas, porvédős szimering DIN 3761 szabvány szerint
C = zárt fémházas, porvédő nélküli szimering DIN 3761 szabvány szerint
A-OF = gumiházas, rugó és porvédő nélküli szimering
B-OF = fémházas, rugó és porvédő nélküli szimering



KIEGÉSZÍTŐ TULAJDONSÁGOK

Recézett külső felületű ház


Recézett felület

A gumiházas szimeringek esetében a sima külső felületen kívűl gyakran alkalmaznak a gyártók recézett külső felületet, mely a rugalmasabb megtámasztást segíti a beépítés sorrán.


Drallos szimerig




Drallos szimeringnek hívjuk azokat radiális tengelytömítéseket, melyek olajvisszavezető csatornával vannak ellátva. A szimering tömítőajak hátsó felületén találhatók olyan kis rovátkál, melyek a forgó tengely olajos felületéről a forgás során visszapumpálják az olajat a tömítőél belső oldalára. Nagyon fontos, hogy a tengely forgásiránynak megfelelően legyen kiválasztva a drallos szimering.



FELHASZNÁLÁSI TERÜLET


A radiális tengelytömítést vagy más néven szimeringeket olyan területen használják, ahol az olajos vagy zsíros közegben forgó tengely és a külvilág közötti tökéletes szigetelés és védelem fontos szempont. Ezek tömítések elengedhetetlenek a folyadékok, olajok és más anyagok szivárgásának megakadályozásában, miközben lehetővé teszik a tengely mozgását.

A hagyományosan megszokott NBR anyagból készült radiális tengelytömítések mellett a KTT Tömítéstechnika FKM (FPM, Viton), HNBR, EPDM, szilikon (MVQ, VMQ) anyagból is gyárt szimeringeket, továbbá egyedi igény szerint képesek vagyunk kiszolgálni vevőinket.

A szimering kiválasztásakor fontos szempont, hogy milyen anyagot válasszunk az adott működési közeghez, hőmérséklethez, olajnyomáshoz és a tengely kerületi sebbességéhez. Magas fordulatszámú alkalmazáshoz javasolt a szilikon (VMQ) és Viton (FKM, FPM) anyagok használata.
Néhány jellemző felhasználási terület:


Autóipar

Radiális tengelytömítéseket használnak motorokban, sebességváltókban és kerekek tengelyeiben az olajszivárgás megakadályozására.


Gépgyártás

Az ipari gépek és berendezések számos részénél alkalmazzák ezeket a tömítéseket, például szivattyúk, kompresszorok és forgó gépek tengelyeiben.


Élelmiszeripar

Az élelmiszeriparban, különösen olyan gépekben, ahol fontos a higiénia és a tiszta környezet, radiális tengelytömítéseket használnak például keverők és csomagológépek tengelyeiben. FDA jelölés jelenti azt, hogy megfelel az FDA – Food and Drug Administration előírásainak, élelmiszeripari felhasználásnak.

A szimeringek a megfelelő kiválasztása és karbantartása kulcsfontosságú a gépek hatékony és megbízható működésének biztosításában.



MŰSZAKI ÚTMUTATÓK



Az EU DIN 3760 előírásai a gumiházas szimeringek külső átmérőjének túlfedésére

külső átmérő (mm) előírt túlfedés megengedett eltérés a körkörösségtől
50-ig +0,3
+0,15		 0,25
50 fölött 80-ig +0,35
+0,2		 0,35
80 fölött 120-ig +0,35
+0,2		 0,5
120 fölött 180-ig +0,45
+0,25		 0,65
180 fölött 300-ig +0,45
+0,25		 0,8
300 fölött 500-ig +0,55
+0,3		 1


A KTT szimeringek műszaki adatlapja:


KTT szimering adatlap


Méret és anyagválasztási útmutató kerületi sebesség, fordulatszám, tengelyátmérő alapján


A szimeringekről általában


Anyagválasztási útmutató


Anyagfajták


Elasztomerek bemutatása


Elasztomerek


Szimering típusok gyártói jelölésrendszere


Az egyes gyártók eltérő jelölés- és rövidítésrendszert használnak a tengelytömítések típusainak megkülönböztetésére. Az eligazodást és a típusok beazonosítását segítjük útmutatónkkal.

Szimering típusok átváltása
