MÉRETEZÉS

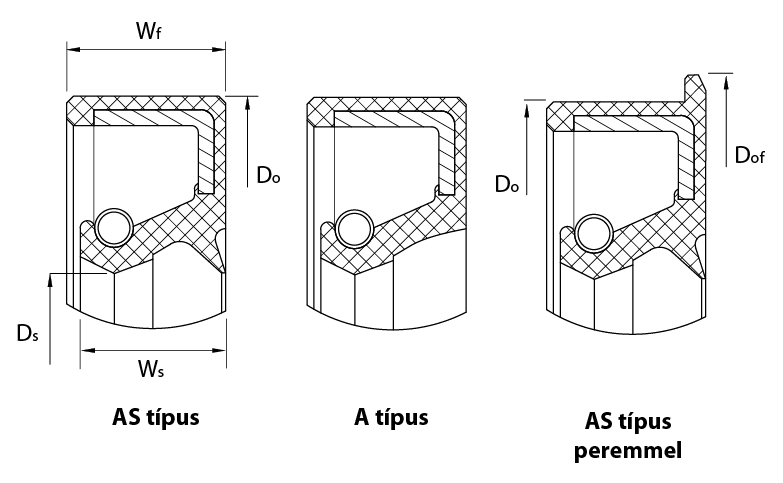

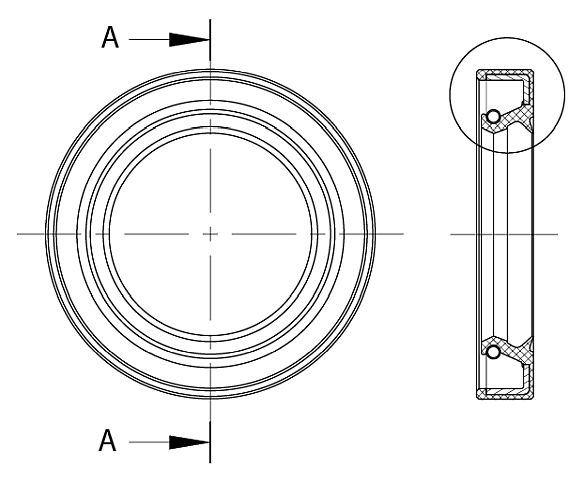

DIN 3760 porvédő nélküli A és porvédős AS gumiházas KTT szimering
Jellemző méretek:
Ds = tengely átmérő (névleges belső átmérő)
Do = külső átmérő
Dof = perem külső átmérő
Wf = illesztési szélesség
Ws = tengely oldalon mért szélesség
Méretezés szabálya: Ds x Do x Wf (alapeset)
Méretezés speciális esetei:
Ds x Do x Wf / Ws: nyomásálló (BABSL) típusú szimering esetében fontos, hogy a tengely közelében mért szélesség
(Ws) minél kisebb legyen ezért azt külön jelöljük.
Ds x Do / Dof x Wf: peremes szimering esetében, amikor az illesztésnél fontos külső átmérőn túlnyúlik egy ütköztető perem, akkor jelöljük perem külső átmérőt
(Dof). A KTT Tömítéstechnika kínálatában előfordul néhány ilyen speciális igényt kielégítő peremes szimering.
Rövidítések:
AS = gumiházas, porvédős szimering a DIN 3760 és DIN 3761 szabványok szerint
A = gumiházas, porvédő nélküli szimering a DIN 3760 és DIN 3761 szabványok szerint
A KTT fő gyártási profilja a DIN 3760 és DIN 3761 szabványok szerinti A – porvédő ajak nélküli és AS – porvédő ajakos fém merevítésű gumiházas kialakítású szimeringek gyártása.
TOVÁBBI GYAKORI SZIMERINGTÍPUSOK
Rövidítések:

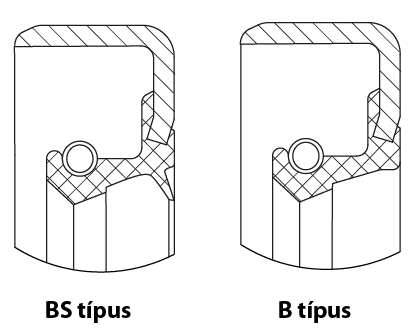

BS = fémházas, porvédős szimering DIN 3761 szabvány szerint
B = fémházas, porvédő nélküli szimering DIN 3761 szabvány szerint

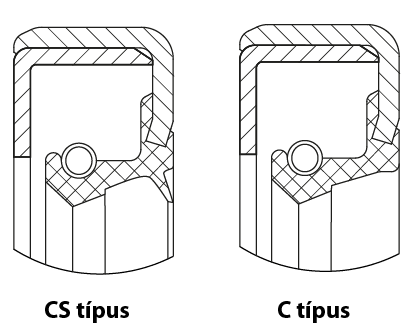

CS = zárt fémházas, porvédős szimering DIN 3761 szabvány szerint
C = zárt fémházas, porvédő nélküli szimering DIN 3761 szabvány szerint

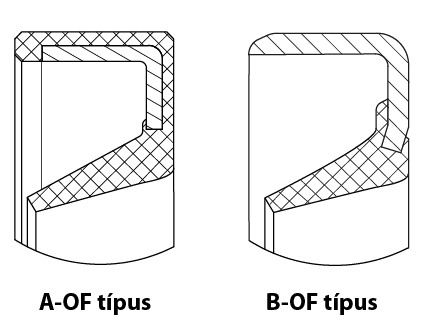

A-OF = gumiházas, rugó és porvédő nélküli szimering
B-OF = fémházas, rugó és porvédő nélküli szimering
KIEGÉSZÍTŐ TULAJDONSÁGOK
Recézett külső felületű ház
A gumiházas szimeringek esetében a sima külső felületen kívűl gyakran alkalmaznak a gyártók recézett külső felületet, mely a rugalmasabb megtámasztást segíti a beépítés sorrán.
Drallos szimerig
Drallos szimeringnek hívjuk azokat radiális tengelytömítéseket, melyek olajvisszavezető csatornával vannak ellátva. A szimering tömítőajak hátsó felületén találhatók olyan kis rovátkál, melyek a forgó tengely olajos felületéről a forgás során visszapumpálják az olajat a tömítőél belső oldalára. Nagyon fontos, hogy a tengely forgásiránynak megfelelően legyen kiválasztva a drallos szimering.
FELHASZNÁLÁSI TERÜLET
A radiális tengelytömítést vagy más néven szimeringeket olyan területen használják, ahol az olajos vagy zsíros közegben forgó tengely és a külvilág közötti tökéletes szigetelés és védelem fontos szempont. Ezek tömítések elengedhetetlenek a folyadékok, olajok és más anyagok szivárgásának megakadályozásában, miközben lehetővé teszik a tengely mozgását.
A hagyományosan megszokott NBR anyagból készült radiális tengelytömítések mellett a KTT Tömítéstechnika FKM (FPM, Viton), HNBR, EPDM, szilikon (MVQ, VMQ) anyagból is gyárt szimeringeket, továbbá egyedi igény szerint képesek vagyunk kiszolgálni vevőinket.
A szimering kiválasztásakor fontos szempont, hogy milyen anyagot válasszunk az adott működési közeghez, hőmérséklethez, olajnyomáshoz és a tengely kerületi sebbességéhez. Magas fordulatszámú alkalmazáshoz javasolt a szilikon (VMQ) és Viton (FKM, FPM) anyagok használata.
Néhány jellemző felhasználási terület:
Autóipar
Radiális tengelytömítéseket használnak motorokban, sebességváltókban és kerekek tengelyeiben az olajszivárgás megakadályozására.
Gépgyártás
Az ipari gépek és berendezések számos részénél alkalmazzák ezeket a tömítéseket, például szivattyúk, kompresszorok és forgó gépek tengelyeiben.
Élelmiszeripar
Az élelmiszeriparban, különösen olyan gépekben, ahol fontos a higiénia és a tiszta környezet, radiális tengelytömítéseket használnak például keverők és csomagológépek tengelyeiben. FDA jelölés jelenti azt, hogy megfelel az FDA – Food and Drug Administration előírásainak, élelmiszeripari felhasználásnak.
A szimeringek a megfelelő kiválasztása és karbantartása kulcsfontosságú a gépek hatékony és megbízható működésének biztosításában.
MŰSZAKI ÚTMUTATÓK
Az EU DIN 3760 előírásai a gumiházas szimeringek külső átmérőjének túlfedésére
| külső átmérő (mm) |
előírt túlfedés |
megengedett eltérés a körkörösségtől |
| 50-ig |
+0,3
+0,15 |
0,25 |
| 50 fölött 80-ig |
+0,35
+0,2 |
0,35 |
| 80 fölött 120-ig |
+0,35
+0,2 |
0,5 |
| 120 fölött 180-ig |
+0,45
+0,25 |
0,65 |
| 180 fölött 300-ig |
+0,45
+0,25 |
0,8 |
| 300 fölött 500-ig |
+0,55
+0,3 |
1 |
A KTT szimeringek műszaki adatlapja:
KTT szimering adatlap
Méret és anyagválasztási útmutató kerületi sebesség, fordulatszám, tengelyátmérő alapján
A szimeringekről általában
Anyagválasztási útmutató
Anyagfajták
Elasztomerek bemutatása
Elasztomerek
Szimering típusok gyártói jelölésrendszere
Az egyes gyártók eltérő jelölés- és rövidítésrendszert használnak a tengelytömítések típusainak megkülönböztetésére. Az eligazodást és a típusok beazonosítását segítjük útmutatónkkal.
Szimering típusok átváltása
